Voici, pour les collectionneurs, un moteur 3D que j'ai développé en PHP 4.0.5 avec un peu de JavaScript, et ça tient sur une disquette. Il permet de générer des objets, des reliefs... les orienter dans l'espace, créer des lumières et des dégradés, les voir en stéréoscopie, générer des story-boards et séquences d'images (pour réaliser des GIF animés, AVI, Divix...), le tout en interactif dans un navigateur.

• gratuit
• PHP 4.0.5 ou plus, sur un serveur web ou en local avec PWS ou IIS ou Apache, et un navigateur.
• testé sous Window$ (tm) 98 et XP et IE 5 et 6
• testé sous Linux RedHat 7.3 avec Mozilla

C'est la lenteur d'exécution   =:(    qui m'a fait arrêter ce développement pourtant prégnant. Voici donc l'ensemble à télécharger, dans l'espoir que quelqu'un saura faire avancer cette curiosité et m'envoyer un ptit mot (email sur la page d'accueil).

Exemples
Cartes stellaires 3D
Caractéristiques
Téléchargement
Installation

---

Exemples
Limités par la faible puissance de calcul dont je dispose (PHP est interprété, donc lent). Images générées en 30 s à 4 mn sur un Celeron 800 à 256 Mo Ram. Je suis preneur d'un Cray Y-MP-2 d'occase.

Quelques écrans et objets à différents stades de programmation.

---

Module de topographie

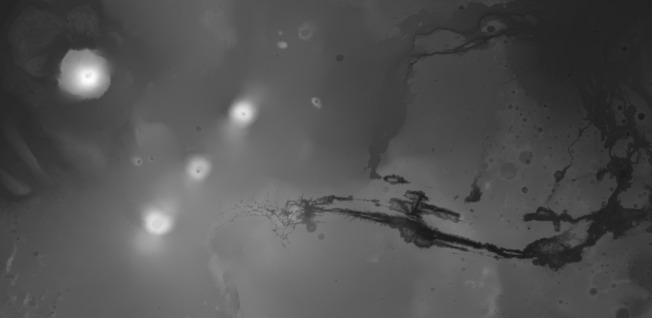

La surface de Mars, le canyon Valles Marineris avec quatre volcans dont Olympus Mons en haut à gauche, et le réseau de failles du Labyrinthe de la nuit au centre. Le niveau de gris correspond à l'altitude. Voici la carte d'origine. Il suffit de balayer l'image (x,y) et de transformer le niveau de gris en altitude (z).

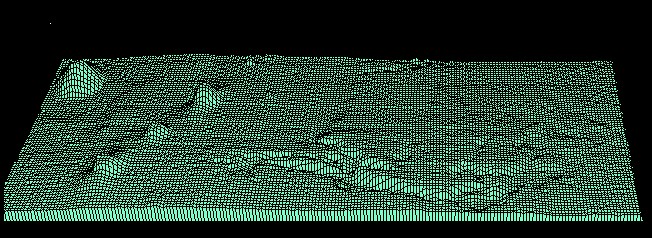

...et le résultat avec le module de topographie en mode faces cachées:

La résolution de cette image est réduite pour diminuer le temps de traitement. Pas mal quand même, pour du PHP... Vous pouvez obtenir les cartes topographiques complètes dans les "ressources 3D" des liens 3-D

---

Stéréoscopie

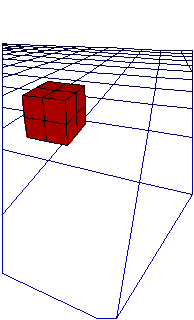

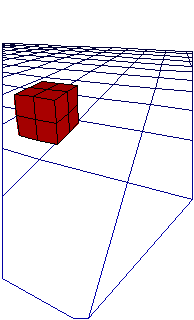

Le navigateur stéréo affiche deux fois la même image décalée. Le relief apparaît lorsqu'on regarde à travers, comme si elles étaient à plusieurs mètres de l'écran. Il suffit de relaxer les yeux sans loucher, et de laisser les cubes se confondre en un seul au centre (oubliez les cubes résiduels des côtés). Il est important de garder le regard horizontal. Persévérez, avec un peu d'entraînement le truc est acquis pour la vie. La modification pour la stéréo avec lunettes rouge et bleue est simple.

---

Caractéristiques

Objectifs	réaliser un moteur 3D compatible web	JavaScript, Java, VRML...? PHP!
	demander le minimum côté client	le serveur calcule puis transmet l'image
	manipuler des scripts d'animation	fichiers texte ou MySQL optionnel
	varier les représentations 3D	faces cachées, filaires ou points
	manipuler / orienter en interactif	interface navigateur (JavaScript)
Problèmes rencontrés	la lenteur croît extrêmement vite avec le nombre de faces (sphères, etc)	optimisation peu efficace...
	limite provisoire de 255 couleurs (parmi 16 millions tout de même)	librairie GD2 nécessaire mais non standard (fonctions images truecolor)
	clipping inachevé dans les angles	flemme de terminer
Résultats	Ca marche!!!	Pure satisfaction intellectuelle
	translation et rotations	sans matrices, gnek gnek...
	faces cachées	calcul (original ?) de retournement, sans vecteur normal
	éclairages et dégradés. Sources de lumières colorées définissables et mixables, éclairage d'ambiance.	Orientation de la face non prise en compte (pas de vecteur normal). Pas d'ombres portées.
	homotéthies	par script (interactif aisément faisable)
	insertion d'images de fond	réduit le nb de couleurs disponibles
	interface de commande	Oups! l'axe de tangage (a) s'oriente après le lacet (b)...
	souris non utilisée (par flemme)	utiliser les imagemaps?
	topographie (très chouette)	Génère points, faces rectangulaires ou lignes verticales. Nécessite en entrée une carte topo N&B.
	stéréographie	testée avec succès en // (vision à l'infini); aisément adaptable en rouge & bleu
	vues multiples (côté, face, dessus et perspective simultanément)	testé avec succès, mais qu'est-ce que c'est leeennnnnt

---

Téléchargement
Toute l'application tient largement sur une disquette! Attention, il faut vraiment respecter les répertoires.  Télécharger ici (pas de virus, que du texte!):

• programmes et quelques objets 3D (fichier zip, 141 ko) à extraire dans 3d_v5/
• en option, quelques scripts MySQL (fichier zip, 11 ko) à extraire dans mysql/data.

Reportez-vous ensuite au chapitre installation.

Voici la description des fichiers:

Moteur 3D
Peut être utilisé seul, voir les paramètres d'appel dans 3d_aff.php

Menu (facilite la navigation parmi tous ces modules...).

Visualisation (appel du moteur)

Génération d'objets

Visualisation de scripts. Attention à ne pas trop réduire le temps entre les images, sinon le PC va vite être engorgé (il n'y a pas de synchronisation entre client et serveur).

Génération de scripts.
Tous ces petits programmes sont utiles pour générer des scripts; aucun n'est indispensable, mais tous nécessitent MySQL. J'ai arrêté leur maintenance et ne garantit pas que les scripts qu'ils génèrent sont à jour (= compatibles avec les commandes interprétées dans 3d_aff.php). Cependant, leur maintenance est très aisée. Vous trouverez des modules dont les fonctions se recouvrent.

Quelques objets 3D indispensables.

Installation PHP & MySQL
NOTE: La table suivante date de 2004. Mise à jour 2009: utilisez plutôt WAMP (gratuit, PHP, MySQL...) pour Windows. Il faut ensuite traduire les sources PHP4 en PHP5, ce qui est à la portée de tout programmeur PHP en quelques heures dans ce cas.

Note: MySQL n'est utile que pour des scripts longs (générer des animations longues). Si vous installez MySQL,  phpmyadmin est conseillé mais non indispensable.

ATTENTION: il est impératif d'installer le moteur 3D dans le répertoire 3d_v5 et ses sous-répertoires (en général c:\apache\htdocs\3d_v5 pour Windows, ou /var/www/html/3d_v5 pour Linux).

Pour activer la librairie GD: enlever le point-virgule dans le fichier PHP.INI sur la ligne suivante:
extension=php_gd.dll
Faites l'effort de lire la doc d'installation PHP pour utiliser GD2; 16 millions de couleurs au lieu de 255 parmi 16 millions, vous pourrez alors modifier 3d_lib et 3d_aff pour utiliser les fonction images truecolor.

Utilisez au choix le serveur PWS, IIS ou Apache que je recommande fortement (en v1.3, la v2 pose des problèmes).

Configuration fine de l'application 3D: voir 3d_v5/3d_config.inc.php qui contient tous les paramètres (répertoires, port du serveur, etc).

Le temps de calcul est volontairement limité: il s'agit du paramètre max_execution_time dans PHP.INI (par défaut 30 secondes). Pour le modifier (l'allonger à 300 s par exemple) , arrêter apache, modifier le fichier et relancer apache.

Enfin, en cas de problème dans le navigateur, recopiez l'URL de la ligne du bas vers la zone "adresse" du navigateur; vous appelerez ainsi le moteur directement, et il affichera les erreurs (jusqu'à présent soit un fichier .3d manquant, soit un dépassement de temps de calcul).
